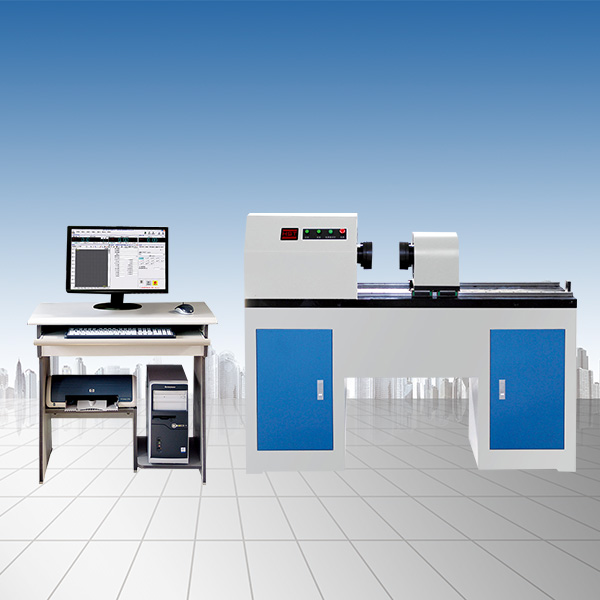

微機控制材料扭轉試驗機
微機控制材料扭轉試驗機
產品分類： 材料扭轉試驗機系列
產品概述：本試驗機主要用于對金屬材料或非金屬材料進行扭轉試驗，也可以對零部件或構件進行扭轉試驗，檢測方法符合GB10128-88金屬室溫扭轉試驗方法的要求。是航空航天，建材行業，交通運輸，科研部門，各類大專院校和工礦企業力學實驗室用來測定材料扭轉性能必備的檢測儀器。
1、微機控制材料扭轉試驗機主要特點用途：
本機加載由計算機控制日本進口交流伺服控制系統，通過交流伺服電動機，擺線針輪減速機帶動主動夾頭旋轉加載，扭矩和扭角檢測采用高精度扭矩傳感器和光電編碼器，計算機動態顯示試驗扭角扭矩曲線，加載速率，試驗力峰值等。檢測方法符合GB10128-88金屬室溫扭轉試驗方法的要求。本試驗機主要用于對金屬材料或非金屬材料進行扭轉試驗，也可以對零部件或構件進行扭轉試驗，是航空航天，建材行業，交通運輸，科研部門，各類大專院校和工礦企業力學實驗室用來測定材料扭轉性能必備的檢測儀器。
2、微機控制材料扭轉試驗機主要功能及特點：
加載方式：采用進口交流伺服電機及驅動器，可正反兩個方向施加扭矩；
扭矩和扭轉角的檢測：采用高精度對稱扭矩傳感器，扭轉角的檢測采用高精度LEC型光電編碼器。
操作：具有手動操作（有正反向手動操作按鈕）和計算機操作兩種方式；
基于WINDOWS平臺下的專用測控軟件，采用人機交互方式分析計算被試材料的機械性能指標，試驗數據自動處理，動態顯示試驗曲線，試驗結果可存儲，打印，也可人工干預分析過程提高分析的準確度。
3、微機控制材料扭轉試驗機主要性能指標：
|
產品名稱
|
微機控制材料扭轉試驗機
|
||||
|
產品型號
|
NDW-500
|
NDW-1000
|
NDW-2000
|
NDW-3000
|
NDW-5000
|
|
試驗力N/m
|
500
|
1000
|
2000
|
3000
|
5000
|
|
試驗機級別
|
1級
|
||||
|
試驗力測量范圍
|
2%-100%FS
|
||||
|
扭矩力值相對誤差
|
≤示值的±1%
|
||||
|
力分辨率
|
1/200000
|
||||
|
扭轉角度測量裝置
|
光電編碼器
|
||||
|
扭轉角度示值相對誤差
|
≤示值的±1%
|
||||
|
扭轉角度分辨率（°）
|
0.05-999.9°/min無級調速
|
||||
|
扭轉速度相對誤差
|
≤示值的±1%
|
||||
|
控制方式
|
速度控制
|
||||
|
數據采集出來方式
|
單片機自動采集處理數據、打印標準報表格式、具有歷史可查功能
|
||||
|
安全保護裝置
|
機械限位保護和軟件過載保護
|
||||
|
兩夾頭件間距
|
300 550 600 650
|
||||
|
試驗機外罩
|
全噴塑處理
|
||||
|
主機外形尺寸
|
1200x390x1169 1420x390x1169 1470x390x1200 1924x690x1512
|
||||
|
主機電源
|
0.5kW/AC220V±10%1kW/AC220V±10%1.5kW/AC220V±10%5kW/AC220V±10%
|
||||
|
主機重量（Kg）
|
340 580 860 2150
|
||||
